Канальный кондиционер Funai в квартире: проверка проекта

Один канальный внутренний блок проектируют для одной комнаты или единой открытой зоны. Для двух изолированных комнат нужны два блока: один общий блок не обеспечит независимую температуру и стабильную работу при закрытых дверях. Проект начинают до устройства потолка: считают холодовую нагрузку обслуживаемой комнаты, расход воздуха и сопротивление её сети.

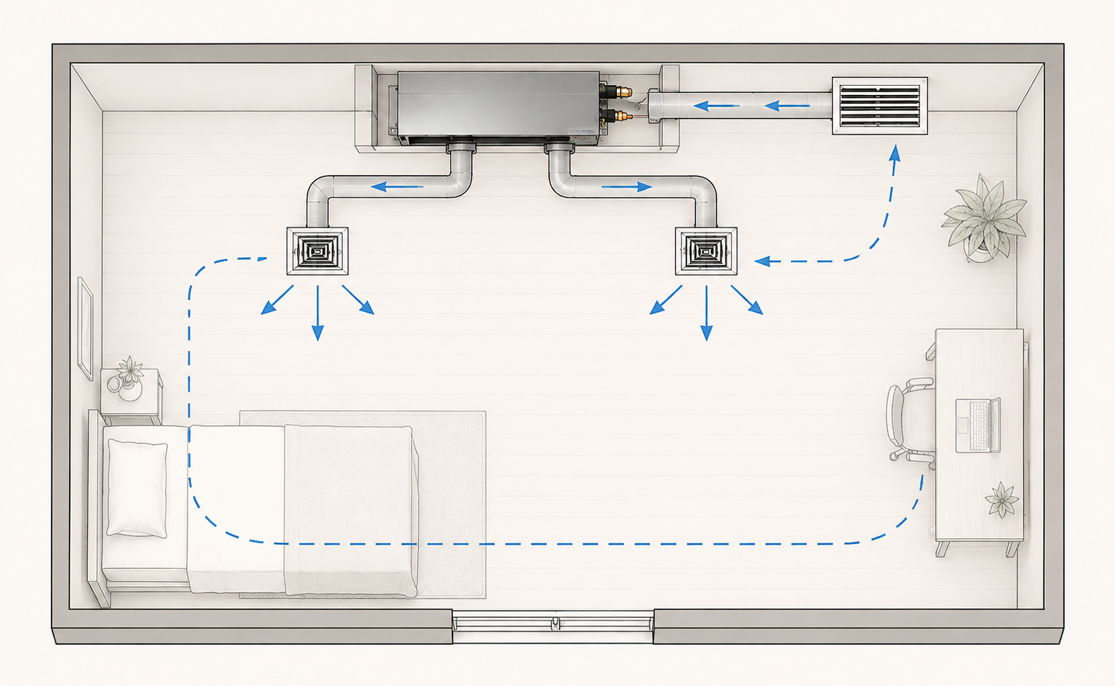

Один блок обслуживает одну комнату

Канальный блок забирает воздух из той же комнаты, охлаждает или нагревает его и возвращает через одну или несколько подающих решёток. Несколько решёток в большой гостиной остаются частью одной системы с общим датчиком и одним режимом работы.

Ориентир по площади не учитывает окна, солнечную сторону, людей, освещение и оборудование. Даже при верно выбранной холодопроизводительности в комнате останутся застойные зоны, если решётки или диффузоры расположены неудачно.

Возвратную решётку размещают в том же объёме, куда подаётся обработанный воздух. Подачу и возврат разносят, чтобы поток омывал всю комнату и не замыкался между близко расположенными решётками.

Внешнее статическое давление связывает блок и сеть

Внешнее статическое давление, ESP, — напор, который вентилятор создаёт за пределами внутреннего блока для преодоления сопротивления присоединённой сети. В него входят потери в прямых участках, поворотах, переходах, тройниках, клапанах, фильтре, шумоглушителе, решётках и диффузорах.

В актуальной серии Dragon модель LAC‑DR55HP.D01/S имеет номинальное ESP 25 Па с диапазоном настройки 0–60 Па. У LAC‑DR70HP.D01/S номинал 37 Па, диапазон 0–120 Па. Эти числа нельзя трактовать как разрешение подключить любую трассу: рабочую точку проверяют для выбранной скорости вентилятора и суммарного сопротивления наиболее неблагоприятной ветви.

Для DR55 руководство указывает четыре расхода — 520, 590, 800 и 950 м³/ч; для DR70 — 900, 1000, 1300 и 1400 м³/ч. Чем выше требуемый напор, тем внимательнее нужно сопоставлять расход с характеристикой вентилятора. Если расчёт сети близок к пределу регулировки, небольшой запас быстро исчезнет после загрязнения фильтра или изменения решёток.

Сопротивление считают до выбора сечений

Расчёт начинают с расхода каждой ветви. По нему назначают сечение, находят скорость воздуха и удельные потери на трение. Затем добавляют местные сопротивления фасонных частей и конечных устройств. Потери складывают от блока до самой тяжёлой по давлению решётки; остальные ветви балансируют дроссель-клапанами.

В узком плоском канале при том же расходе растут скорость, потери давления и шум. Резкий переход у блока создаёт неравномерный поток. Между выходом и разветвлением предусматривают пленум или прямой участок, соединение герметизируют и виброизолируют.

Для решётки проверяют расход, живое сечение, потерю давления, скорость и характер струи. Холодный воздух должен смешаться с комнатным до попадания в зону людей. Возвратную решётку и фильтр рассчитывают на полный расход блока.

Потолок проверяют в разрезе

Высота внутреннего блока DR55 составляет 200 мм, глубина — 450 мм, ширина — 1000 мм. Но эти 200 мм не равны требуемому опусканию потолка. Под корпусом нужны монтажный зазор и уклон дренажа, рядом проходят фреоновые трубы, кабель и воздуховоды с изоляцией. Габарит самого высокого пересечения трасс определяет итоговую отметку потолка.

Руководство требует оставить более 20 см с левой стороны блока и более 30 см с правой, а также предусматривает инспекционный люк 60 × 60 см со стороны обслуживания. Люк располагают так, чтобы мастер мог снять фильтр, открыть электрическую часть, проверить соединения и демонтировать дренажный узел. Небольшое отверстие напротив пустой части корпуса сервисным доступом не считается.

Канальный кондиционер в квартире: что проверить до монтажа воздуховодов — фактически это координация четырёх планов: потолка, сети рециркуляционного воздуха, фреоновой трассы и электрики. Их сводят до монтажа каркаса, иначе светильник, балка или шкаф может перекрыть люк и вынудить переделывать каналы.

Дренажу нужен непрерывный уклон

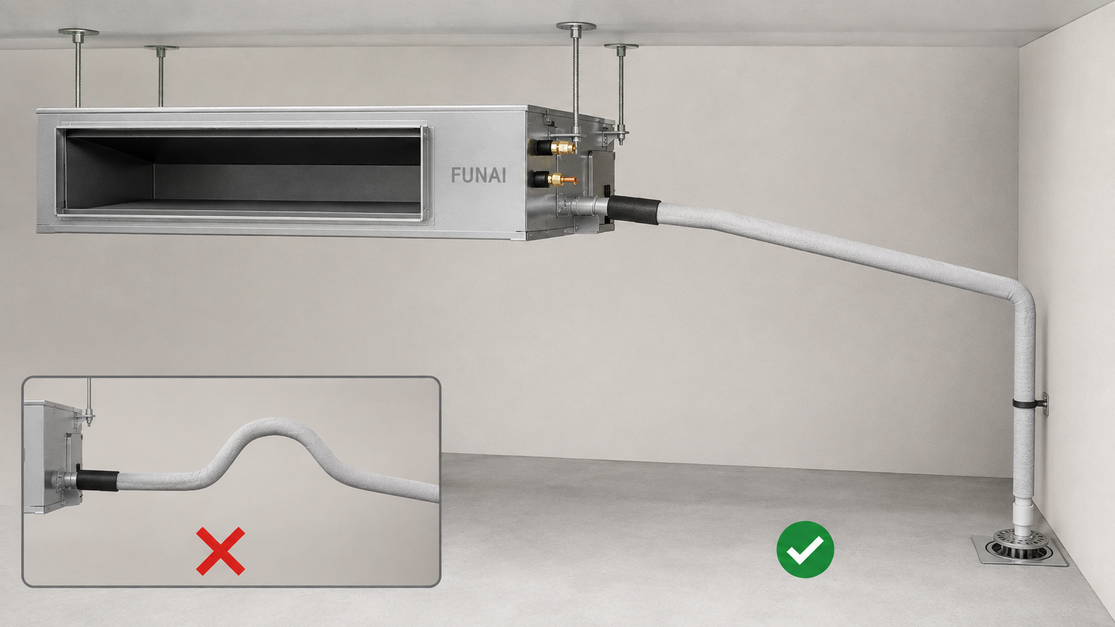

Конденсат отводят самотёком с уклоном не менее 1:100 на основном участке. В инструкции показано, что первые 1–1,5 м после блока также должны идти без подъёма и перегибов. Выход трубы располагают не ниже 5 см от земли или приёмной точки, чтобы конец не оказался в воде и не забился.

Дренаж теплоизолируют, надёжно крепят и проверяют проливом до закрытия потолка. Если самотёк невозможен, насос подбирают по производительности и высоте подъёма, предусматривают аварийный сигнал и доступ для очистки. Насос не оправдывает случайный обратный уклон на остальной трассе.

Шум оценивают как систему

Для DR55 в документации указан уровень звука внутреннего блока 28/31/35/39 дБ(А), для DR70 — 34/37/39/44 дБ(А). Паспортное число относится к условиям измерения блока и не описывает шум решёток, турбулентность на переходах или передачу вибрации на перекрытие.

В спальне ограничивают скорость в каналах и на решётках, применяют гибкие вставки и при расчётной необходимости шумоглушители. Подвесы не должны превращать потолок в звуковую мембрану. Балансировку выполняют приборами: прикрыть шумную решётку на слух — значит перераспределить расход в другие ветви без контроля результата.

Подмес не заменяет приточную вентиляцию

Dragon допускает подключение свежего воздуха, но сам факт наличия патрубка не задаёт санитарный расход и не обеспечивает подготовку наружного воздуха. Нужно отдельно рассчитать приток по людям, фильтрацию, зимний нагрев, влагу, шум и баланс с вытяжкой. Наружный расход добавляет нагрузку на кондиционер и занимает часть пропускной способности сети.

Небольшой подготовленный подмес можно подать в смесительную часть по схеме производителя. Полноценную квартирную вентиляцию обычно проектируют отдельной приточной установкой, а её взаимодействие с канальным кондиционером проверяют по расходам и автоматике. Нельзя напрямую подавать холодный наружный воздух в рециркуляционный блок без расчёта температуры смешения и защиты теплообменника.

Порядок проверки проекта

1. Разделите квартиру по принципу «один блок — одна комната» и рассчитайте нагрузку каждой комнаты.
2. Для каждого блока нанесите подающие и возвратные решётки, а также трассу в пределах обслуживаемой комнаты.
3. Подберите сечения и посчитайте сопротивление наиболее тяжёлой ветви.
4. Сопоставьте расход и ESP с характеристикой выбранной модели и скоростью вентилятора.
5. Сведите разрез потолка с корпусом, изоляцией, дренажом, светом и сервисным люком.
6. До зашивки проведите опрессовку, вакуумирование, пролив дренажа и проверку доступа.
7. После пуска измерьте расходы на решётках и отбалансируйте сеть.

Если расчётное сопротивление выше диапазона блока, потолок не вмещает узлы или фильтр нельзя извлечь через люк, проект меняют до покупки. Увеличение мощности кондиционера не исправляет тесную трассу. Для соседней изолированной комнаты проектируют свой внутренний блок, а не продлевают к ней воздуховод от первого.
