Кассетный кондиционер Funai для офиса: как выбрать место и схему распределения воздуха

Кассетный блок размещают не по геометрическому центру потолка, а относительно рабочих мест, светильников, перегородок и свободного пространства над потолком. До отделки нужно подтвердить габариты корпуса и панели, направление четырёх потоков, маршрут дренажа и доступ к фильтру, помпе и электрическому отсеку.

Место определяет не только площадь офиса

Кассетный кондиционер для офиса: как выбрать место и схему распределения воздуха — вопрос тепловой нагрузки и планировки. Сначала отмечают окна, наружные стены, людей, оргтехнику и зоны длительного пребывания. Затем проверяют, сможет ли блок распределить воздух без прямой струи на сотрудников.

Центральное положение подходит для открытого помещения с примерно симметричной нагрузкой. В вытянутом офисе, кабинете с перегородками или зоне с большим остеклением одна кассета в центре может охлаждать проход, но не компенсировать нагрузку у фасада. Тогда рассматривают несколько блоков меньшей мощности либо другую схему внутренних блоков.

Потолочные датчики дыма, спринклеры, светильники и высокие шкафы влияют на движение воздуха. Их наносят на один координационный план. Воздушная струя не должна встречать близкое препятствие или сразу возвращаться во всасывающую решётку.

Корпус и панель проверяют раздельно

Размер ячейки подвесного потолка нельзя определять по слову «кассетный». У Funai LAC-DR55HP.C01 внутренний блок имеет габариты 570 × 260 × 570 мм. Такой корпус относят к компактному формату, но до монтажа всё равно сверяют размер декоративной панели, точки подвеса и требуемые зазоры.

У старших моделей корпус крупнее. Для LAC-DR105HP.C01 указаны размеры 840 × 246 × 840 мм, для LAC-DR140HP.C01 — 840 × 288 × 840 мм. Такой блок нельзя просто вставить вместо одной стандартной потолочной плиты: проектировщик заранее меняет раскладку профиля и предусматривает независимые подвесы к капитальному перекрытию.

Запотолочная высота включает корпус, подвес, монтажные зазоры, теплоизоляцию соединений и маршрут отвода конденсата. Декоративная панель закрывает проём снизу, но не несёт массу блока. Нельзя опирать оборудование на каркас потолка.

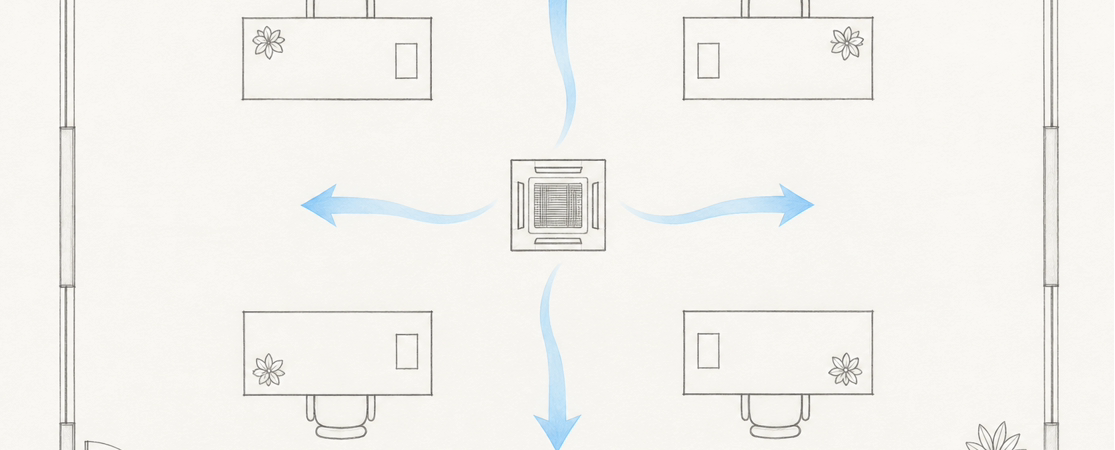

Четыре потока согласуют с рабочими местами

Панель кассеты направляет воздух по сторонам помещения. Круговое распределение в серии Dragon помогает охватить открытую зону, но не отменяет проверки скорости воздуха в местах, где люди находятся постоянно. Особенно чувствительны столы у края панели: там струя ещё не успевает смешаться с комнатным воздухом.

На плане проводят оси потоков от каждой стороны панели. Если одна струя попадает на перегородку, высокий шкаф или пустой коридор, полезное распределение становится несимметричным. Настройка жалюзи может скорректировать направление, но не исправит неудачное положение блока относительно помещения.

Расход воздуха связан с мощностью и шумом. У LAC-DR55HP.C01 максимальный воздухообмен составляет 800 м³/ч, заявленный диапазон уровня шума — 39–45 дБ. У LAC-DR105HP.C01 эти значения достигают 1800 м³/ч и 43–52 дБ. Для переговорной или кабинета важен не только паспортный минимум, но и режим вентилятора, необходимый при расчётной нагрузке.

Дренаж проектируют до потолка

В моделях серии Dragon есть встроенный дренажный насос. Он поднимает конденсат внутри допустимой монтажной схемы, однако не заменяет правильный самотечный отвод после точки подъёма. Предельную высоту подъёма, диаметр подключения и форму участка у блока берут из инструкции конкретной модели.

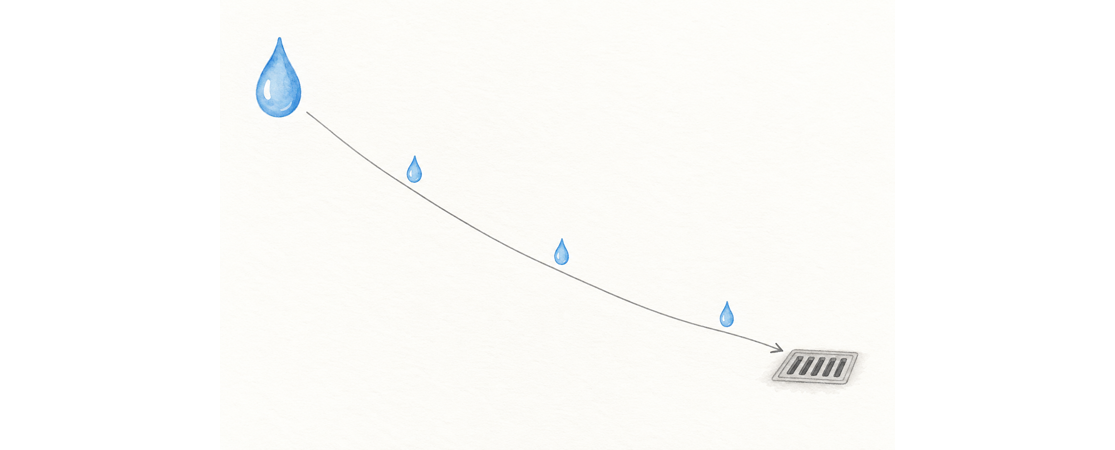

После подъёма трубу ведут с непрерывным уклоном без провисов и встречных подъёмов. Горизонтальный участок теплоизолируют, чтобы на поверхности не выпадала влага. Слив не объединяют с системой так, чтобы запах или обратный подпор попадал в поддон.

На пусконаладке воду подают в поддон и наблюдают полный цикл: запуск помпы, прохождение по трассе, остановку и отсутствие обратного стока. Такая проверка нужна до закрытия потолка. Следы воды вокруг панели после отделки обычно означают, что доступ к причине уже затруднён.

Сервисный доступ должен позволять ремонт

Фильтр обычно снимают через центральную решётку панели, но этого недостаточно для обслуживания помпы, датчика уровня, клемм и соединений. Расположение сервисных зон сверяют с монтажной документацией. Рядом предусматривают люк такого размера, чтобы мастер мог работать инструментом и извлечь заменяемый узел.

Соединения хладагента и дренажа оставляют доступными для осмотра. Их не следует прятать над несъёмной перегородкой или встроенным шкафом. Если потолок закрывает несколько инженерных систем, порядок обслуживания проверяют на координационной модели: люк не должен упираться в кабельный лоток или воздуховод.

Выбор модели начинают с нагрузки

Площадь служит только предварительным ориентиром. Расчёт учитывает остекление, ориентацию фасада, людей, оборудование, освещение и поступление наружного воздуха. Модель выбирают по требуемой холодопроизводительности, затем проверяют габариты, расход, шум, электропитание и допустимую трассу.

В нашем ассортименте LAC-DR55HP.C01 имеет холодопроизводительность 5,3 кВт, LAC-DR105HP.C01 — 10,55 кВт, LAC-DR140HP.C01 — 14,05 кВт. Эти значения нельзя переносить на офис только по площади: два помещения одинакового размера могут иметь разную солнечную и внутреннюю нагрузку.

Проверка проекта в семь шагов

1. Рассчитайте теплопритоки по зонам и режимам работы офиса.
2. Нанесите рабочие места, перегородки, светильники и потолочные системы.
3. Выберите положение блока и проверьте четыре направления струй.
4. Сверьте размеры корпуса, панели, подвесов и запотолочные зазоры.
5. Проложите дренаж с допустимым подъёмом и постоянным уклоном после него.
6. Предусмотрите доступ к фильтру, помпе, электрике и соединениям.
7. До закрытия потолка испытайте слив, измерьте температуру и оцените потоки на рабочих местах.

Кассета подходит открытому офису, когда потоки можно развести в свободное пространство, а корпус, дренаж и сервис размещаются над потолком без конфликтов. Для узкого кабинета, низкого запотолочного пространства или сложной сети перегородок настенный, канальный либо несколько компактных внутренних блоков могут дать более управляемое распределение воздуха.
