Вентиляция для квартиры: как подобрать расход воздуха по числу жильцов — на примере Funai

Расход вентиляции считают по людям, которые одновременно находятся в комнате, затем проверяют воздухообмен всей квартиры и работу вытяжки. Для Funai FUJI расчёт сопоставляют со скоростью вентилятора, приемлемой ночью, и долей наружного воздуха зимой. Начинать подбор удобнее со спальни: именно там люди проводят несколько часов подряд при закрытой двери.

Сколько воздуха нужно спальне и всей квартире

Расход показывает, сколько кубометров воздуха поступает за час. Расчёт по людям записывают как L = N × q, где N — число жильцов в помещении, q — принятый расход наружного воздуха на человека. Значение q выбирают для условий квартиры: учитывают площадь на жильца и возможность естественного проветривания. Требования к жилым помещениям приведены в приложении В СП 60.13330.2020; окончательное значение для проекта определяет проектировщик.

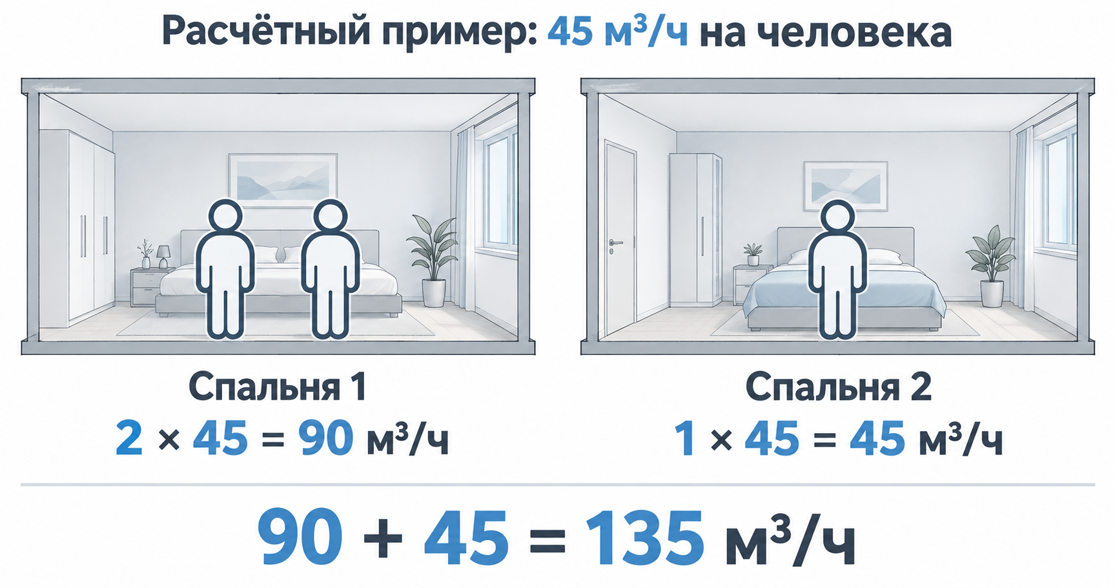

Разберём условный пример с заданным расходом 45 м³/ч на человека. В квартире живут трое: двое спят в одной комнате, один — в другой. Для первой спальни получаем 2 × 45 = 90 м³/ч, для второй — 45 м³/ч. Суммарная потребность по людям составляет 135 м³/ч. При таком задании прибор в первой спальне должен подавать туда хотя бы 90 м³/ч наружного воздуха.

Вечером все трое могут собраться в гостиной. Тогда те же 135 м³/ч требуются уже там. Эти два сценария показывают, зачем на плане отмечают дневное и ночное размещение людей. Складывать нагрузку одной семьи в гостиной и спальнях как одновременную было бы ошибкой; прокладывать путь воздуха к каждой занятой комнате всё равно придётся.

Для подбора подготовьте план с площадями и высотой потолков, числом спальных мест, положением дверей и вытяжных решёток. Отметьте, где окна обычно закрыты из-за уличного шума, а где возможен приток через открытые створки. Общий расход проверяют также по требованиям к помещениям и удалению воздуха из кухни и санузлов. Поэтому результат умножения N × q служит частью расчёта квартиры.

Какой режим FUJI покрывает расчётный расход

В нашем каталоге вентиляции Funai представлены FUJI ERW-150X.P и ERW-150X.D, а также KOCHI ERW-60X. У FUJI приток и вытяжка работают одновременно: предельные расходы составляют 150 и 135 м³/ч соответственно. Для расчёта свежего воздуха используют приток; складывать оба потока в «285 м³/ч воздухообмена» нельзя.

Сравним несколько ступеней FUJI из инструкции ERW-150X.P/ERW-150X.D. Значения относятся к указанным режимам прибора; шум в конкретной спальне зависит ещё и от размещения.

Для спальни из примера с потребностью 90 м³/ч ближайшая достаточная ступень — 100 м³/ч, если весь приток уличный. Ей соответствует паспортный шум 36 дБ(А). Ночной режим FUJI фиксирует минимальную скорость: его 30 м³/ч покрывают лишь треть заданного расхода этой спальни. Если выбранная рабочая ступень мешает спать, стоит пересмотреть расположение и схему вентиляции до покупки.

Что меняется зимой при рециркуляции

Рекуператор FUJI передаёт тепло удаляемого воздуха входящему. Так уличный поток нагревается за счёт тепла комнаты. При похолодании автоматика Comfort или ECO подмешивает комнатный воздух, чтобы повысить температуру подачи. Этот возврат части воздуха называется рециркуляцией.

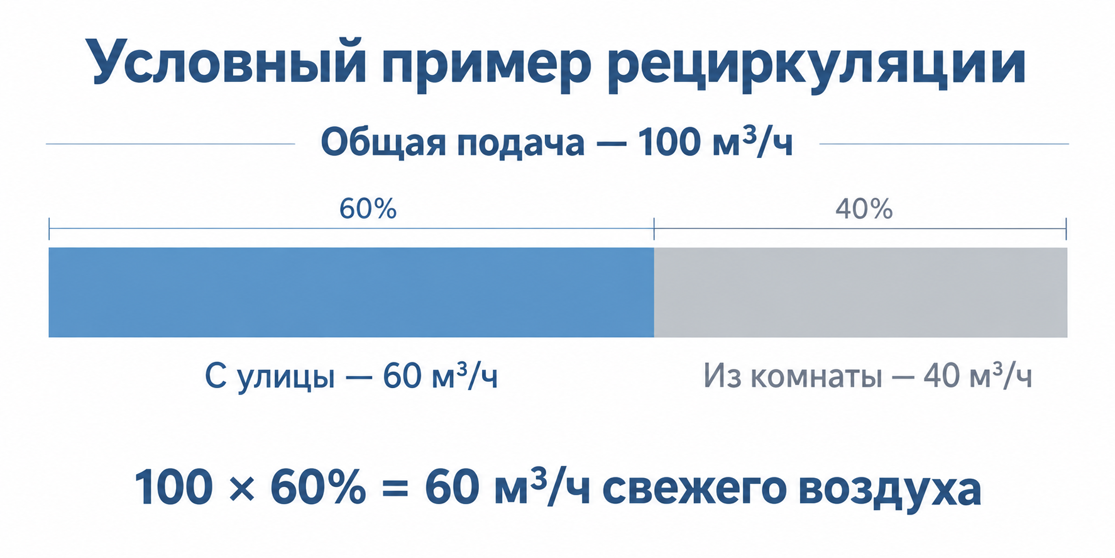

Чем больше доля возврата, тем меньше свежего воздуха поступает с улицы при том же общем потоке. Например, условные 100 м³/ч смеси при фактической доле наружного воздуха 60% дают 60 м³/ч свежего притока. Для спальни с расчётом 90 м³/ч потребуется другая настройка или схема. Процент открытия клапана на дисплее и фактическая доля воздуха — разные величины: расход подтверждают измерением.

Если задача требует постоянного расчётного притока в мороз, выбор должен учитывать нагрев именно этого объёма воздуха. На этапе проекта сравнивают возможности рекуперации с потребностью в дополнительном подогреве, доступным электропитанием и зимними условиями.

Путь через комнату, вытяжку и наружную стену

FUJI относится к настенным установкам: связь с улицей проходит через два канала в наружной стене. Место выбирают с доступом к передней панели и фильтрам, свободным выходом воздуха и питанием поблизости. Монтажник сверяет проходы через стену и крепления с шаблоном конкретной модели; прибор располагают так, чтобы струя проходила мимо кровати и рабочего кресла.

Для нескольких изолированных спален сначала решают, как воздух попадёт в каждую из них. Установка в коридоре может интенсивно обменивать воздух около себя, пока за закрытой дверью спальни приток остаётся малым. Здесь полезно сравнить отдельные комнатные приборы с проектом централизованной системы. У последней расход распределяют по воздуховодам, рассчитывают сопротивление сети и шумоглушение.

Настенную FUJI выбирают под её штатную схему. Разводка длинных каналов от корпуса по всей квартире требует отдельного подтверждения допустимости и аэродинамического расчёта. В канальной системе повороты, решётки, фильтры и шумоглушитель создают сопротивление; вентилятор должен сохранять нужный расход при этой нагрузке.

Удаление воздуха из кухни и санузлов проверяют отдельно. Вытяжной поток FUJI в спальне обслуживает эту комнату. Для общедомовых каналов сохраняют предусмотренную проектом схему, а для движения воздуха из жилых комнат к вытяжке предусматривают переток через дверные зазоры или решётки. После монтажа проверяют направления потоков при обычном положении дверей.

Фильтры и CO₂: проверка в занятой спальне

У FUJI предусмотрены предварительная фильтрация G3 и тонкая H12. Фильтры задерживают частицы, а углекислый газ, который выдыхают люди, удаляется при обмене с наружным воздухом. Встроенная автоматика FUJI ориентируется на VOC — летучие органические вещества. Для наблюдения за CO₂ нужен отдельный измеритель.

Результат подбора оценивают по замеру притока и записи CO₂ за ночь. Датчик размещают по его инструкции, вдали от струи притока и непосредственного дыхания человека. Записывают скорость FUJI, режим рециркуляции, число спящих и положение двери. Так видно, при каких условиях концентрация растёт и какая настройка меняет её ход.

Загрязнение фильтров добавляет сопротивление потоку. Для FUJI инструкция рекомендует очистку фильтров раз в месяц, рекуператора — раз в три месяца; способ ухода и срок замены зависят от конкретного элемента. Перед обслуживанием прибор отключают от питания. После очистки полезно повторить замер на прежней скорости.

Для спальни из нашего примера выбор завершён, когда в неё поступают расчётные 90 м³/ч наружного воздуха при допустимом шуме, в том числе в выбранном зимнем режиме. Общие 135 м³/ч для семьи получают практический смысл, когда воздух доходит до обеих занятых комнат.
